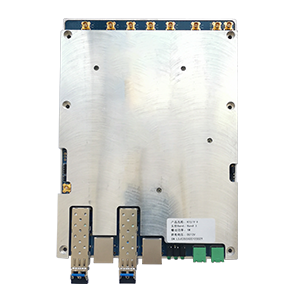

TZ4G-F2

矿用4G无线基站主板

        TZ4G-F2矿用4G无线基站采用业界领先的BCM61755 SoC 方案进行设计,结合先进的 TD-LTE、FD-LTE 协议栈和系统管理软件,支持32个并发用户,TDD制式最大110Mbps、FDD制式最大150Mbps的下行数据吞吐能力。



特点

●  采用BCM61755 基带处理器:CPUH:Zephyer(MIPS 兼容),主频1300MHz,CPUL:MIPS 74Kc,主频 1000MHz;

●  2*2MIMO双天线设计,更高速率支持;

●  主备电源设计,支持两路电源输入;

●  双路光电复用口设计,支持端口级联;

●  支持GPS同步、支持GPS口板间级联、NTP同步、空口同步、1588V2同步;

●  支持5MHz、10MHz、20MHz带宽设置;

●  最大 LTE 并发用户数:32

●  发射功率1W,搭配定向天线,理想单向覆盖距离500米(12dBi双极化天线,VoLTE)。





硬件规格

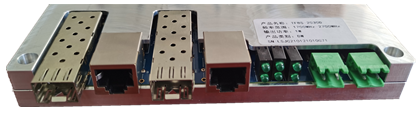

接口说明



●  SFP接口,两个,用于安装SFP封装的光模块。

●  即SFP接口和对应的以太网口可以选择一个接口来用,但是不能同时用。这两组复用接口之间为桥接关系,可用于板卡、设备之间的级联。

●  电源口,两个,输入电压为12V,两个电源口之间为并联关系,可同时接入两组12V电源,当其中一组输入故障,不影响板卡正常工作。

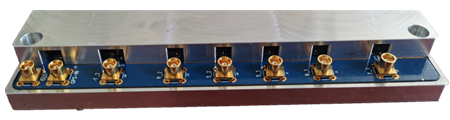

射频接口类型为MCX接口

●  T_1、R_1、T_2、R_2为两组TX口和RX口,支持2x2MIMO。

●  S_1、S_2为sniffer接口,接S_1即可,S_2留空。

●  GPS-IN、OUT口,为GPS接口,两口之间支持级联,即GPS天线接到IN口,再通过跳线从OUT口接出,再接到另一块板卡的IN口,实现单GPS天线两块板卡的GPS同步。一般支持一拖二的GPS级联。



带宽测试

项目:

LTE-FDD专网

分项目:

带宽

用例编号:

1.1.1.1

版本:

BLPN_F1.2.10

参考文档:

3GPP TS 36.211

网络配置:

A

重要性:

必选

测试目的:

1.验证基站最大上下行速率。

预置条件:

1、 TFBS-2030D型号双天线基站;

2、 EPC核心网一台与一台H3C交换机;

3、 小米8手机,已安装iperf测速软件;

4、笔记本电脑,已安装iperf测试软件,电脑上加一台路由确保电脑可以ping通核心网给手机分配的IP;

测试步骤:

1、 基站传输模式TM3,上行MCS24,下行MCS28,SR周期20ms,上下行带宽20M;

2、进行下行UDP数据传输,数据量150Mbps;

电脑端输入命令:iperf -u -c 10.45.1.109 -b 150M -p 12345 -i 1 -t 9999

手机端输入命令:iperf -u -s -i 1 -t 9999 -p 12345 -w 1M

3、进行上行UDP数据传输,数据量50Mbps;

电脑端输入命令:iperf -u -s -i 1 -t 9999 -p 12345 -w 1M

手机端输入命令:iperf -u -c 10.45.1.109 -b 50M -p 12345 -i 1 -t 9999

期望结果

理论上行50Mbps,下行150Mbs

实测结果

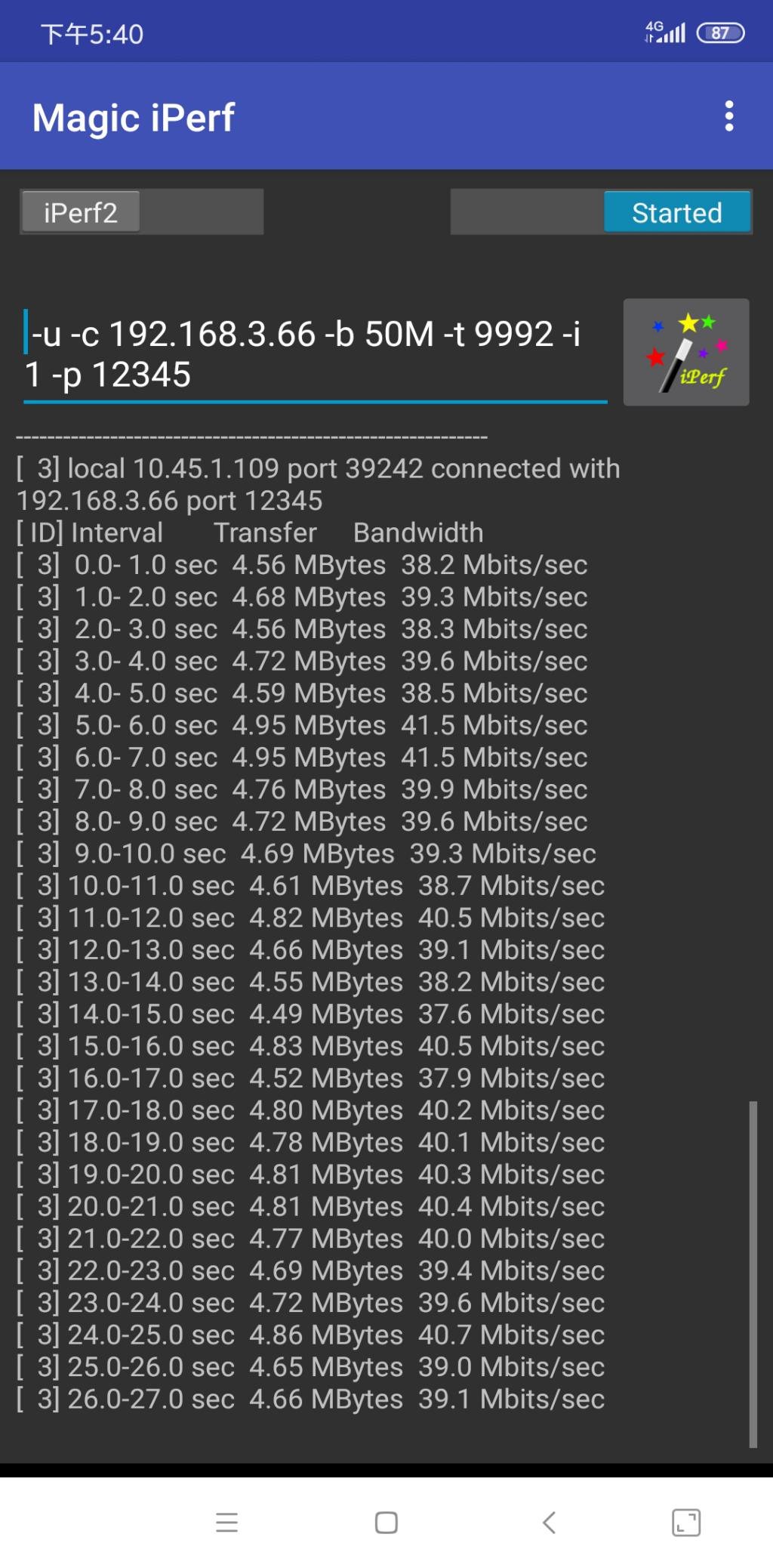

1、上行40Mbps左右,因为测试不是在实验室环境下进行,存在干扰,无法达到理论值;附手机iperf速率截图如下:





实测结果

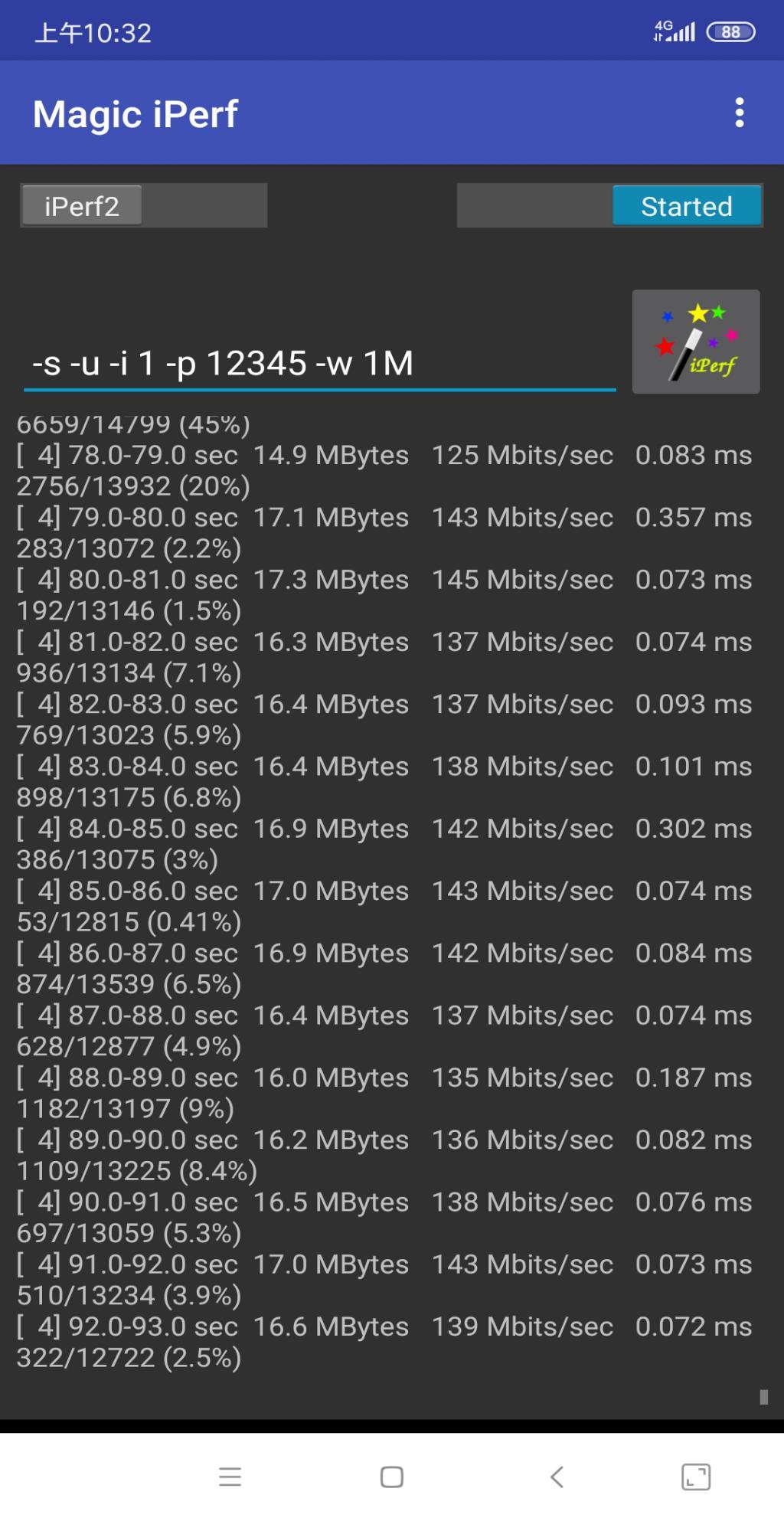

2、 下行140Mbps左右,原因同上。









功率测试

4G主板

供电

设备功率

天线增益

视频不卡顿

两光两电两路供电主板(1W)

两路12V,1.2A

每路200mW,共4路

1710~2690MHz 12dBi 双极化扇区板状天线

单向450-500米

巷道实际测试

地点:中煤新集刘庄矿业有限公司,东西轨道巷 1400米处


硬件规格

   号

TZ4G-F2

3GPP 标准

Release 8 Release 9

基带处理器

Broadcom BCM61755 1.2GHz

硬件加速器

IPSec(With DMA)、AES、SHA-2、LTE SNOW×2、ZUC

RAM

1G

Flash

NAND,256MB

传输

100Mbps/1000Mbps自适应、1光2电-SC接口

工作带宽

5MHz、10MHz、20MHz

S1 切换

同频、异频

X2 切换

同频、异频

发射模式

TM1、TM2、TM3、TM4、TM6

同步模式

GPS、IEEE-1588v2、NTP、空口(CNM)

CSFB

GSM、WCDMA

SON

支持

IPv6

支持

配置模式(TDD)

支持Config1Config2

支持特殊时隙比配置10:2:23:9:2

系统配置方式

WEB页面、CLI、管理平台

远程升级

支持

最大并发用户数

32

最大速率

最大下行速率 CAT-4140Mbps@20MHz

最大上行速率 50Mbps@20MHz

TDD模式速率

上行速率50Mbps,下行速率110Mbps

FDD模式速率

上行速率40Mbps,下行速率150Mbps

工作频段

TDD制式支持B34、B38、B39、B40、B41

FDD制式支持B1、B3

发射功率

1000mW

接收灵敏度

-105dBm

同步精度

0.1ppm

射频接口

MCX型,TX接口*2、RX接口*2、sniffer接口*2、GPS接口*2

网络接口

SFP接口*2、千兆以太网接口(10/100/100自适应)*2

供电方式

双路DC 12V供电

板卡功耗

<40W

环境和物理性能

工作温度

-45℃~75

存放温度

-55℃~85℃

湿度

10%~90%

重量kg


尺寸mm

211×149×21


TZ4G-F2
