TZ4G-F3

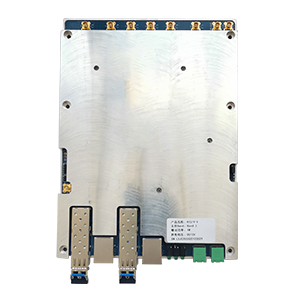

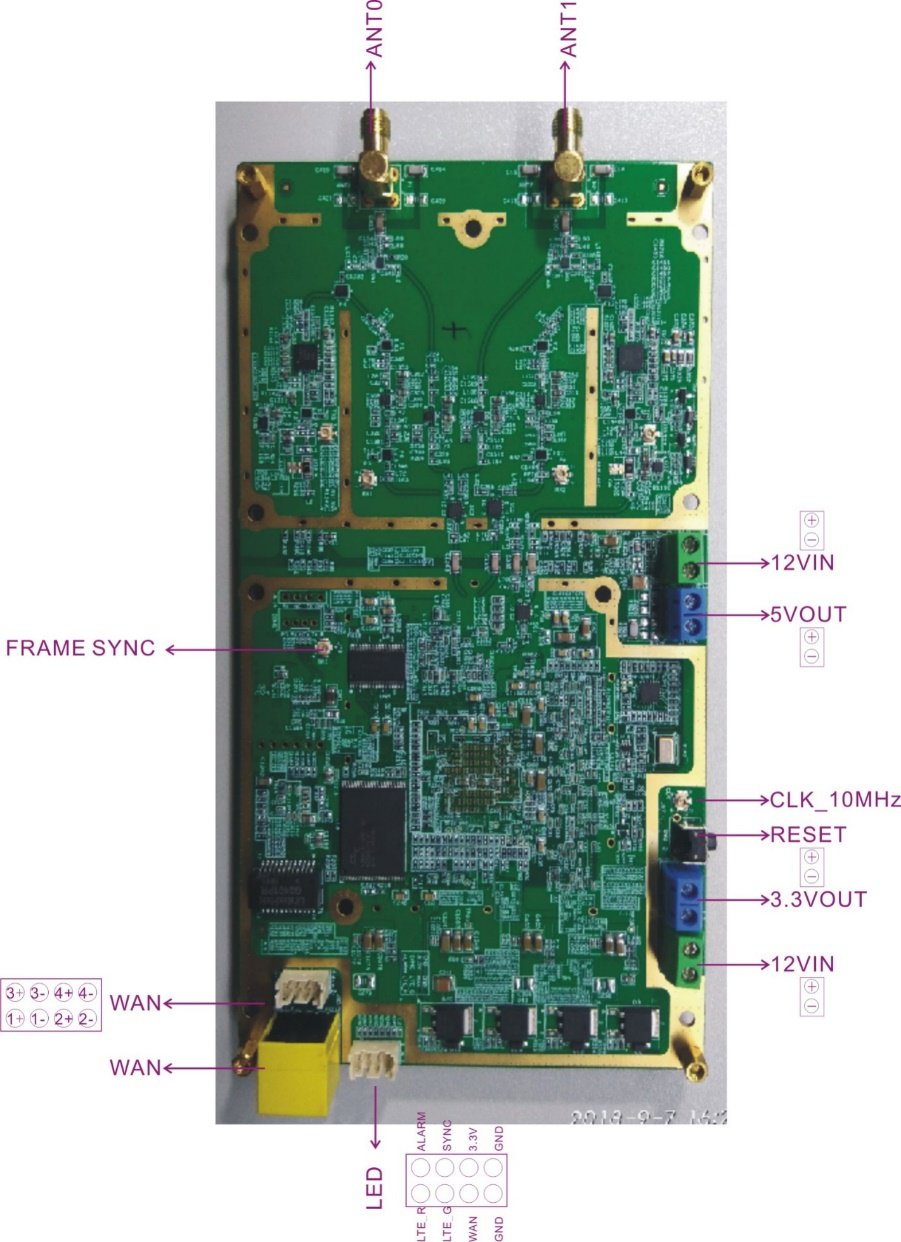

矿用本安型4G无线基站主板

        TZ4G-F3矿用本安型4G无线基站采用业界领先的英特尔 SoC 方案进行设计,结合先进的 TD-LTE、FD-LTE 协议栈和系统管理软件,支持32个并发用户,TDD制式最大110Mbps、FDD制式最大150Mbps的下行数据吞吐能力。

特点

●  1*1MIMO单天线设计;

●  主备电源设计,支持两路电源输入;

●  支持GPS同步、NTP同步、空口同步、1588V2同步;

●  支持5MHz、10MHz、20MHz带宽设置;

●  最大 LTE 并发用户数:32

●  发射功率500mW,搭配定向天线,理想单向覆盖距离250米(12dBi天线)。












硬件规格

型    号

TZ4G-F3

标 准

3GPP 标准

Release 8 和 Release 9

硬 件

基带处理器

英特尔

RAM

DDR3 2G

Flash

NOR 64M

WAN

10/100/1000自适应(RJ45+插针座)

电源短路

过压保护

基带

频带独立双电源独立供电

基带

频带GND完全隔离


状态指示LED外引

10MHz测试参考时钟

按键复位功能

板载温度传感器

满载功耗:主板<7.5W@12V,射频<7.5W@12V

性 能

最大并发用户数

32

射 频

频点

FDD单板支持Band 3

OutPower

双SOSI,单天线21dBm

接收灵敏度

小于-100.8dBm

ACP

小于-45dBc

64QCOM EVM

小于3

TDD&FDD调制带宽

5M/10M/15M/20M

板载PA

1)工作天线接P1或P2 ANT 口,

2)如果只接一根天线时,别外的天线口一定要加50欧姆负载;

电 源

供电方式

双路DC 12V,1.4A(关联隔爆电源12V,1.9A;18V,0.9A

板卡功耗

主板<7.5W@12V,射频<7.5W@12V

环境和物理性能

工作温度

-45℃~75

存放温度

-55℃~85℃

湿度

10%~90%

重量kg


尺寸mm

186×102×21



TZ4G-F3
矿用本安型4G无线基站主板
