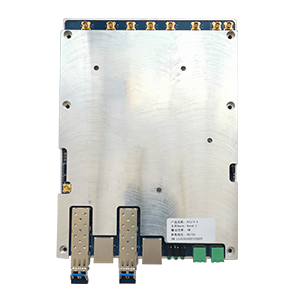

TZ4G-F1

矿用4G无线基站主板

        TZ4G-F1矿用4G无线基站采用业界领先的BCM61755 SoC 方案进行设计,结合先进的 TD-LTE、FD-LTE 协议栈和系统管理软件,支持32个并发用户,TDD制式最大110Mbps、FDD制式最大150Mbps的下行数据吞吐能力。



        特点

●  采用BCM61755 基带处理器:CPUH:Zephyer(MIPS 兼容),主频1300MHz,CPUL:MIPS 74Kc,主频 1000MHz

●  支持 3GPP Release 9,向前兼容 Release 8

●  TDD制式支持B34、B38、B39、B40、B41。FDD制式支持B1、B3

●  支持GPS同步、NTP同步、空口同步、1588V2同步

●  支持5MHz、10MHz、20MHz带宽设置

●  单板发射功率1W,搭配定向天线,理想覆盖距离800米







主板接口说明

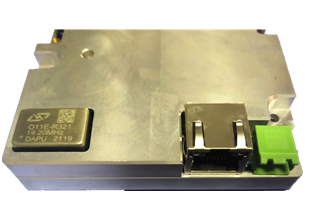

网口和电源接口

如上图所示,电源供电为DC12V供电,支持反接保护。网口为RJ45接口,支持10/100M自适应。



射频接口

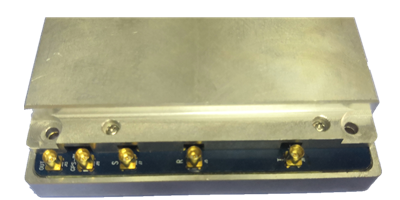

本板卡共有5个射频接口,射频接口类型为MMCX接口。如上图所示。下侧为五个射频接口的接口功能:

图示右侧起

接口类别

备注

第一个接口

TX接口

发射接口

第二个接口

RX接口

接收接口

第三个接口

sniffer接口

公网扫描接口

第四个接口

GPS in接口

GPS接口,in接口连接GPS天线

第五个接口

GPS out接口

GPS out接口,此接口用于连接到其他板卡的GPS in接口上,起到GPS信号级联的作用。

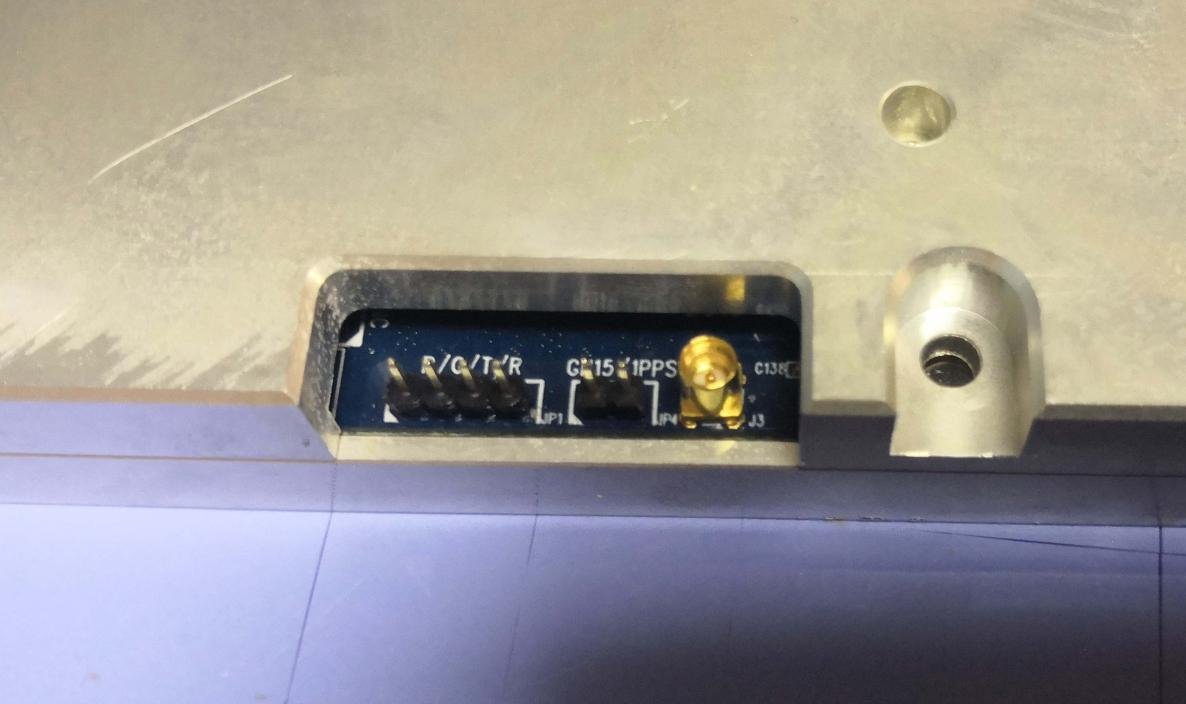

TTL控制接口

控制调试接口,连接电脑时注意线序,如上图所示,从左侧到右侧依次是RX、TX、地线、供电。一般接电脑调试,供电接口留空。

带宽测试

项目:

LTE-FDD专网

分项目:

带宽

用例编号:

1.1.1.2

版本:

BLPN_F1.2.10

参考文档:

3GPP TS 36.211

网络配置:

A

重要性:

必选

测试目的:

1.验证基站最大上下行速率。

预置条件:



1、 TFBS-1830S型号单天线基站;

2、 EPC核心网一台与一台H3C交换机;

3、 小米8手机,已安装speedtest测速软件;

4、 核心网上做NAT转换,让手机可以上网;

测试步骤:



1、 基站传输模式TM2,上行MCS24,下行MCS28,SR周期20ms,上下行带宽20M;

2、 手机附着基站后,使用speedtest软件测速

期望结果



1. 理论上行50Mbps,下行75Mbs

实测结果

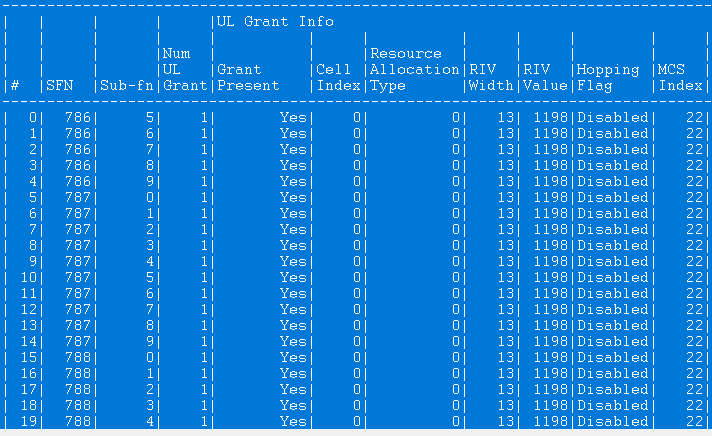

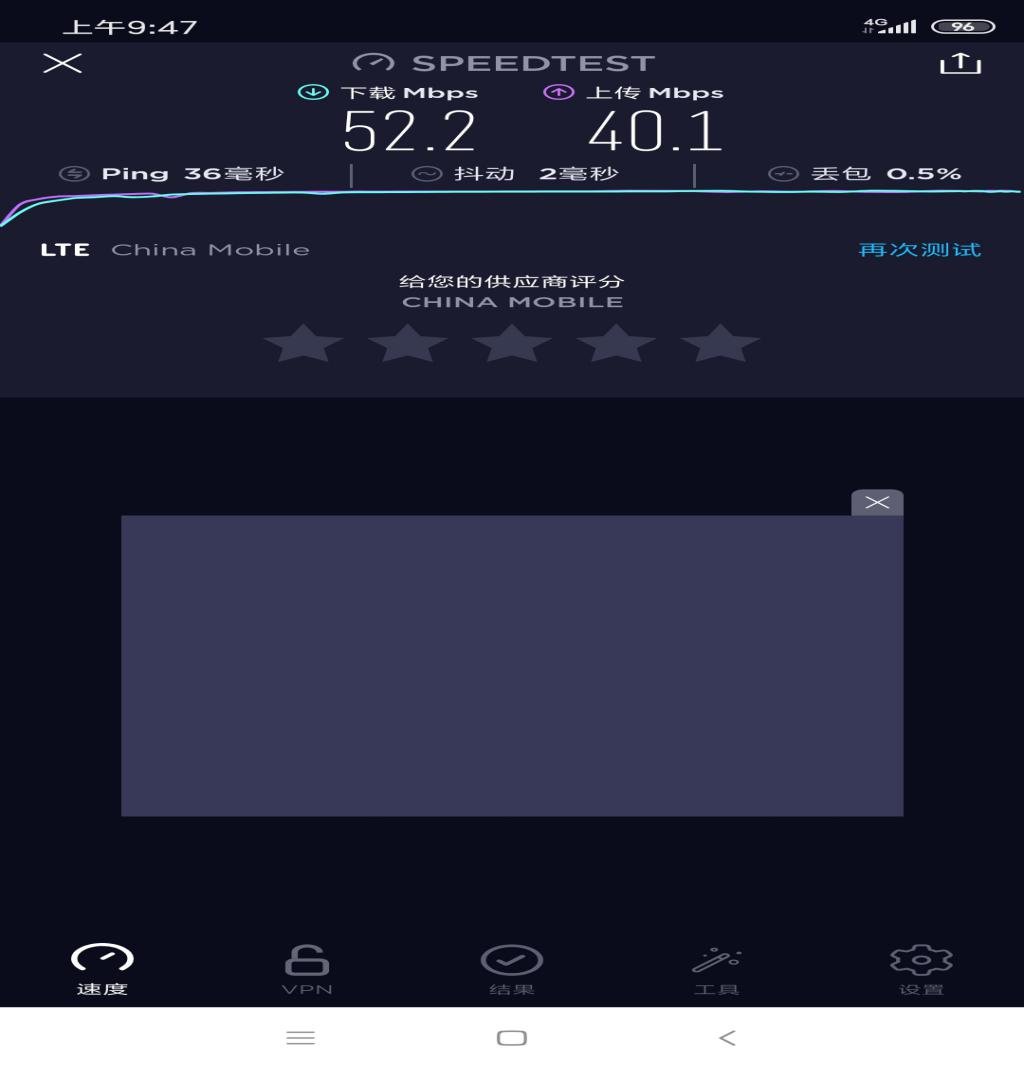

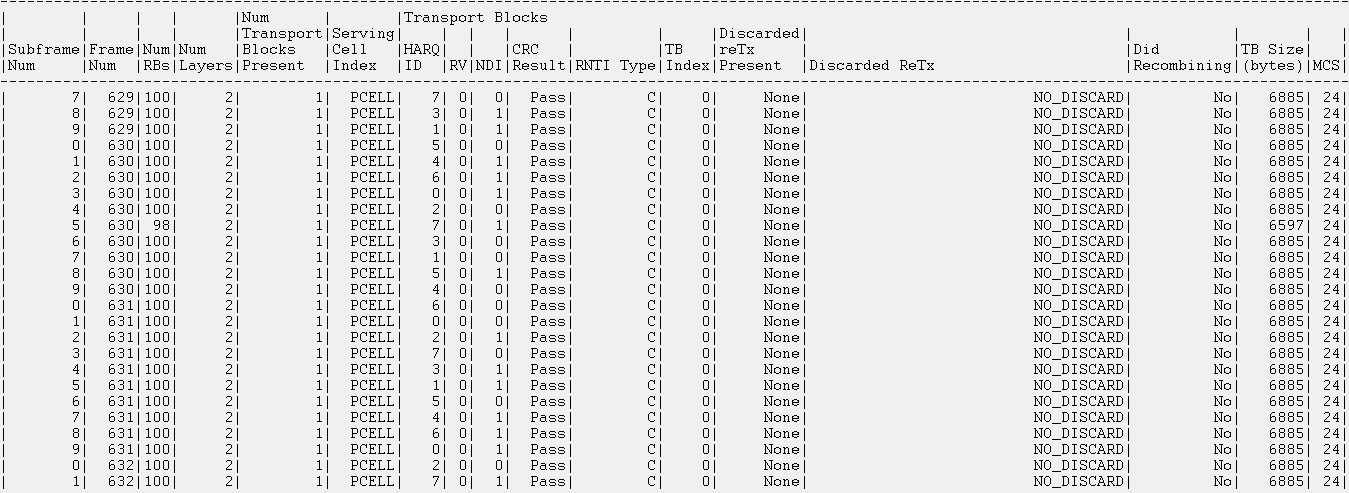

1. 上行40Mbps左右,下行52Mbps;因为测试不是在实验室环境下进行,存在干扰,无法达到理论值;抓包看手机上行MCS只有22,下行MCS只有24;附手机speedtest速率截图以及抓包日志截图如下:









功率测试

4G主板

供电

设备功率

天线增益

视频不卡顿

分体壹电壹路供电主板(1W)

1、两路12V,单路限流2A

2、壹路12V,1.7A,满功率能正常使用

每路400mW,2路

1710~2690MHz 12dBi 单极化扇区板状天线

单向400-450米



巷道实际测试

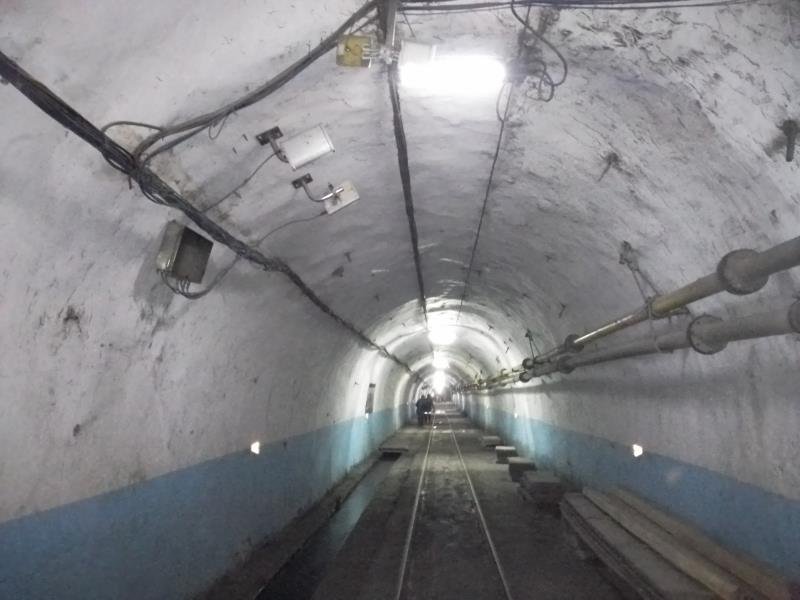

地点:中煤新集刘庄矿业有限公司,东西轨道巷 1400米处









硬件规格

   号

TZ4G-F1

3GPP 标准

Release 8 Release 9

基带处理器

Broadcom BCM61755

硬件加速器

IPSecWith DMA)、AESSHA-2LTE SNOW×2ZUC

RAM

DDR3-5331024MB

Flash

NAND256MB

传输

100Mbps/1000Mbps自适应、12-SC接口

工作带宽

5MHz10MHz20MHz

S1 切换

同频、异频

X2 切换

同频、异频

发射模式

TM1TM2TM3TM4TM6

同步模式

GPSIEEE-1588v2NTP、空口(CNM)

CSFB

GSMWCDMA

SON

支持

IPv6

支持

系统配置方式

WEB页面、CLI、管理平台

远程升级

支持

最大并发用户数

32/64/128

TDD模式速率

上行速率50Mbps,下行速率110Mbps

FDD模式速率

上行速率40Mbps,下行速率150Mbps

工作频段

TDD制式支持B34B38B39B40B41

FDD制式支持B1B3

发射功率

1000mW

接收灵敏度

-105dBm

供电方式

12V

板卡功耗

<12W

环境和物理性能

工作温度

-40~70

存放温度

-55~85

湿度

10%~90%

重量kg

0.65

尺寸mm

185×85×18




TZ4G-F1
矿用4G无线基站主板
