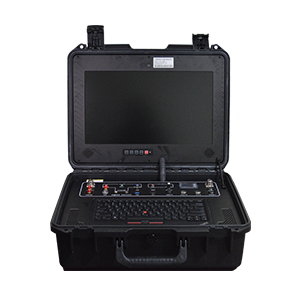

TZ1400M-X2

无线宽带自组网系统-布控箱型节点基站

        TZ1400M系列是基于智能无线宽带自组网技术的专网通信设备。系列产品分为手持型、背负型、车载型、机载型、室外型节点基站,若干个节点可组成一个多跳传输、低频穿墙、远距离、高带宽的智能无中心自组网通信系统,可同时传输基于IP的语音、视频、数据等宽带多媒体业务。

        TZ1400M系列具有快速部署、多跳组网、安全稳定等技术特点,节点之间通过链路层自动协商路由,无需人工配置,即开即用,有效解决高层、地下、隧道的通信难题,可广泛应用于应急通信、快速布防、重大活动安保、抢险救灾、野外考察、地下作业等行业领域。





系统组成

●  手持型、背负型、车载型、机载型、室外型、便携布控箱节点基站;

●  可以根据需要定制模块主板、频段(300MHz~2.5GHz可定制)、外壳、锂电池容量、防水配件。



TZ1400M自组网多功能移动便携箱,采用先进的 H.265 视频压缩算法、流媒体视频处理技术、 物联网技术、GIS 技术、传感器技术,整合了 WiFi、无线微波、的综合网络传输技术。TZ1400M自组网移动便携箱可把摄像机采集到的视频、数据、语音,经压 缩编码,通过上述传输网络,把实时动态图像、数据、语音传输到指挥中心计算机管理服务器,用户可方便地通过 Internet/Intranet 访问中心计算机管理服务器,通过计算机、手机和指 挥中心电视墙,监控实时图像、实时采集数据并分析和语音通讯。在总体上实现了音视频数据的编解码、加解密、交互、发送/接收和集中管理等功能。

TZ1400M自组网多功能移动便携箱通过自组网、WiFi、海事卫星 BGAN、宽带卫星、有线网络 的一种,与指挥中心或相关成员进行会议、上传现场视频图像。通过这种先进的远程呈现解 决方案,使相关领导及时了解现场情况,获取第一手资料和进行远程调度指挥。

TZ1400M自组网多功能移动便携箱是根据地形条件复杂或事发地点随时变化的场合而特别开发 的,采用 IP65 标准,车载便携两用设计,无需指挥车的配合即可独立工作,完全适用于在突发性事件发生时对事故现场的应急保卫、应急救援、移动监控、移动指挥活动。

系统特点

●  实时监控,双向语音对讲,实时接收现场数据及报警信高清 H.265 视频压缩编码,实现 1080P 高清视频的低网络带宽传输

●  网络带宽自适应技术,根据网络带宽自动调整视频帧率,CIF/D1 图像最高可达 25 帧/秒 传输延时小,平均延时 2 秒

●  大带宽:采用通用的硬件平台,软件无线电架构,支持动态加卸载波形,根据实际信道条件和用户状态的变化在线配置工作参数,保证大带宽传输。

●  自组网:该MESH无线网络不依赖基站,具有自组网、自管理、自修复和自平衡的优良特性,支持多点跳接,满足非视距条件下的组网传输。

●  多业务:自带控制系统,可管理系统内的所有MESH设备,可进行视频监控,支持实时语音对讲。

●  支持 RS485/RS232,可外接仪表数据、传感器等 支持现场无线单兵便携视频监控接入设备管理调度。

●  可选 WiFi 功能 支持海事卫星 BGAN 传输模式

●  内置北斗/GPS 定位功能,实时监控位置信息 内置或外置锂电池供电,也可以外接供电独创的硬盘录像专用存储结构,容错性强,异常断电时数据不会损坏或丢失 支持远程无线录像下载,本地录像下载 触摸式键盘控制,使用方便灵活。也可以用鼠标、遥控器操作 内置硬件狗,异常自动恢复,网络中断后可自动连接 采用数据流加密技术,保证网络通信安全 吸盘式摄像机灵活安装,可吸附在车顶及配套三角支架上

●  IP65 便携箱,防雨水、抗冲击设计,便于野外作业和携带



适用行业

        TZ1400M系列产品,可广泛应用于公安/消防/交警/人防应急系统、海事/海监海关边防执法巡查等各种固定点和移动点的监控等;适合城区、隧道、矿井、地下、海上等多种复杂环境中高质量图像的实时移动无线传输情况使用。


硬件规格

   号

TZ1400M

型号

TZ1400M-X2

名称

布控箱

操作系统

WIN10/64位

CPU

Intel I7处理器

显示屏

15.6寸高清高亮屏

内存

8G

存储方式

120G固态硬盘

操作方式

嵌入式鼠标键盘

MESH模块

570-590MHz或者1.4GHz可选

300MHz2.5GHz可定制)

功率输出

2W

信道频宽

5/10/20MHz可调

接收灵敏度

-98dBm@10MHz

调制方式

BPSK/QPSK/16QAM/64QAM

WiFi模块

2.4GHz

功率输出

20dBm

灵敏度

-98dBm

GPS模块

GPS/北斗模块

4G模块

可选

MESH组网功能

组网方式

自组网

跳数

>10跳

节点数

>32

启动时间

<1分钟

连接时间

<500ms

切换时间

<100ms

传输加密

AES 128

指示灯说明

1个双色信号指示灯

自组网接口

N*2

Wi-Fi接口

SMA母头

4G射频接口

SMA母头(可拆卸)(可选)

LAN/WAN

RJ45防水接口

视频显示

15.6寸高清高亮屏

对讲接口

5芯航空头

电源接口

3芯航空头

电源开关

带灯自锁开关

数据接口

6芯航空头(备用)

环境和物理性能

工作温度(℃)

-4070℃

储存温度(℃)

-50~125

湿度(非浓缩)

10% 到 90%RH 不凝结

电池

18Ah

功耗

40W

重量

14.8KG(含电池)

尺寸

577*353*211mm(含电池)

安裝固定

便携箱
