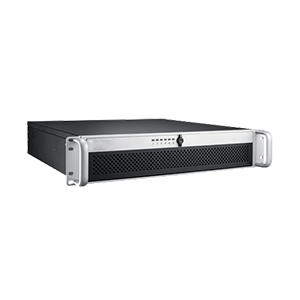

TZ5G-BBU

5G基站控制器

       5G BBU(Base band Unite,基带处理单元),是基站中最为核心的设备,部署在机房里,负责处理核心网、用户的信令与数据。

基于通用服务器的基带处理,引入了软硬件解耦,使硬件更通用化,实现更高效的资源管理方案和更灵活的网络架构,提供灵活、快速的业务应用。

       5G基站控制器(BBU)配备2个SFP光口,可支持速率10Gbps,主要提供核心网之间的接口及接口协议处理功能、时钟同步接口、RRU数字基带接口等功能,实现内部业务及通讯数据的交换。





硬件规格

型    号

TZ5G-BBU(5G)

性能规格


基于3GPP Release 15标准,支持控制面和数据面全部协议栈功能


支持NR 3.5G频段,100MHz信道带宽


支持多天线能力,单小区支持最大4T4R


支持1个4T4R,100MHz带宽NR小区的处理能力


上行支持π/2-BPSK、QPSK、16QAM、64QAM调制方式;下行支持QPSK、16QAM、64QAM、256QAM调制方式


100MHz带宽下,单小区最大支持400个激活用户数,1200个连接用户数


100MHz带宽下,4T4R下行峰值速率1500Mbps,4T4R上行峰值速率230Mbps

同步规格


支持北斗和GPS双模信号源同步,具备信号源自动切换,物理接口采用RJ45,信息传送采用422电平方式


支持1588v2同步


同步精度:相位误差<±1.5us,频率误差<±0.05ppm


同步源丢失后,支持BBU主时钟自主授时,且自主授时24小时以内,BBU帧同步信号时间偏差<±1.5us

接口

光口

配备2个SFP光口,可支持速率10Gbps,可支持CPRI或eCPRI

* 接口配置说明「光口1 用于连接5G HUB」「光口2 用于连接5GC」

电口

配备4个100/1000Mbps以太网电口



* 接口配置说明「电口1-电口2 用于本地维护」「电口3-电口4 预留接口,用于连接外部网络及系统」

电气特性

电源

支持AC 220V供电,整机功率 240W

环境和物理性能

工作温度(℃)

-5~55℃

储存温度(℃)

-40~85℃

湿度(非浓缩)

10% 到 90%RH 不凝结

重量kg

约10

尺寸mm

400×210×40

安装方式

机架式安装
