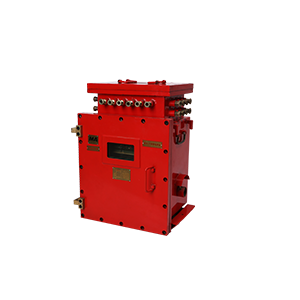

KJJ660

矿用隔爆兼本安型交换机

        KJJ660矿用隔爆兼本安型交换机采用探真公司HL-A2010系列综合接入设备技术研发的经济型、简洁型、单板型的综合接入设备,传输介质为E1通道或光纤通道。提供30x64K用户业务。用户业务种类包括:语音、以太网、E1(G.703)、异步数据等。

        产品业务种类多,业务容量小,针对一些相对分散的用户、小型企业或专线临时扩容的用户提供快捷、灵活的解决方案。

        产品具有较高的性价比。

产品优势


1. KJJ660矿用隔爆兼本安型交换机,防爆标志为Exd[ib]Ⅰ Mb , 应用于煤矿井下有甲烷和煤尘爆炸危险的场所中(以下简称“KJJ660矿用电话网关”) 。

2.适用于≤60路用户业务

3.模块化系统设计;根据用户需求任意配置各种功能的业务模块

4.根据用户需求配置FXO/FXS/磁石/4线音频/E&M/RS232/RS422/RS485等

5.性价比高、造型美观,安装操作方便

6.电信级语音质量、支持来电显示;反极计费信号(选配)

7.提供完善的告警和工作状态指示灯

8.抗干扰能力强、性能稳定、功能完善

9.电源AC127-660V或DC-48V供电方式

10.具有完善的网管功能,实时检测设备运行中的各种状态(选配)



防爆型式和标志

1. 防爆型式:矿用隔爆兼本安型

2. 防爆标志:Exd[ib]Ⅰ Mb

外形尺寸及重量

1.外形尺寸:540mm×295mm×726mm

2.重    量:约 150kg

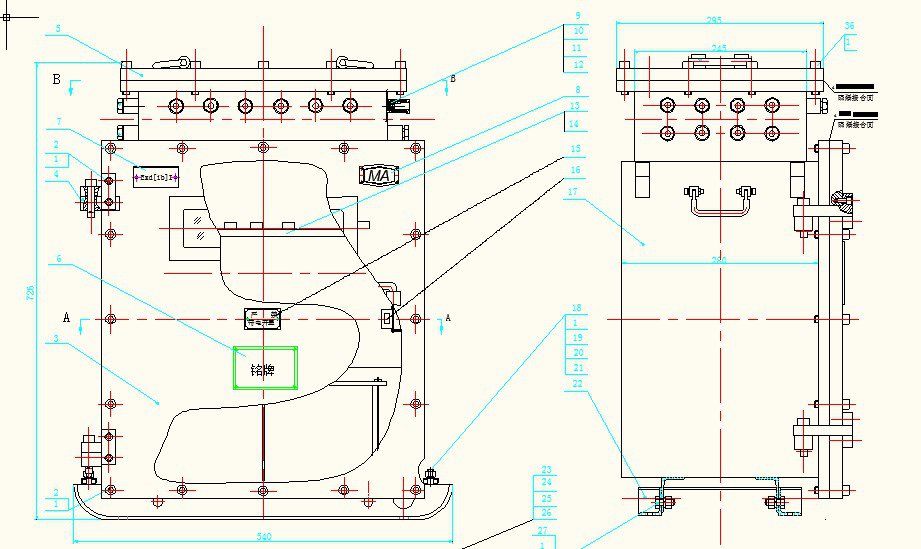

3.尺寸图


环境要求

除有关标准另有规定外, KJJ660矿用隔爆兼本安型交换机在下列环境条件下应能正常工作

1.使用环境

a) 环境温度:0℃~+40℃;

b) 平均相对湿度:不大于95%(25℃);

c) 大气压力:80kPa~106kPa;

d) 无显著振动和冲击的场合,无直接滴水、淋水场合;

e) 煤矿井下有甲烷,煤尘爆炸危险的环境,但无破坏绝缘的腐蚀性气体场所:

2.贮运环境

a) 高温:+60℃;

b) 低温:-40℃;

c) 平均相对湿度:95%(25℃);

主要性能

1.电气性能

a)额定工作电压:127V/220/380/660

b)额定工作电流:≤1.5A

2.主要技术指标

以太网百兆光信号接口性能

a) 传输口数量:2路

b) 传输方式:全双工TCP/IP光缆传输;

c) 传输速率:100Mbps

d) 发射功率:-15~0dBm(光波长:单模1310nm)

e)接收灵敏度:≤-25dBm (光波长:单模1310nm)

(选配项,配置以实物为准)

3 .用户口参数

a)容量:<=60门(具体容量以实物为准)

b) 传输衰耗:(2~7)dB

c)串音衰耗:≥70dB。

d)杂音

1) 忙时杂音计功率电平值(加衡重网络):≤-60dBm;

2) 忙时非杂音计功率电平值(不加衡重网络):≤-40dBm。

3)  对地不平衡度:≥40dB

e)振铃音

1) 正常呼叫振铃音继续比1:4(1s振,4s停);

2) 振铃频率:(25±3)Hz。

f)信号音

1) 拔号音:频率为(450±25)Hz的不间断信号音。

2) 回铃音:频率为(450±25)Hz,断续时间与铃流相同的信号音。

3) 忙音:频率为450±25Hz,断续时间为0.3s~0.4s振,0.3s~0.4s停的信号音。

4. 用户口输出参数(本安参数)

a) 最高直流开路电压:≤49V;

b) 最大直流短路电流:≤31mA;

c) 最高铃流开路电压:≤49V;

d) 最大铃流短路电流:≤24mA。

5. 备用电池

使用10HRL33/62(24V、8Ah)的镍氢电池,当交流电源断电之后,网关能继续工作2小时以上。电池由20只(1.2V、8Ah)电池串联组成。电池最高充电电压27V-32V。放电截止电压18V-22V。电池转换时间不大于0.1S。


产品配置

接口类型



电话接口

1~301~60DB25

以太网接口

1(带宽100M),RJ45

E1接口

4,BNC(DB9转BNC) 光纤传输时

选配接口

网管/开关量/对讲/同步数据/磁石/EM/热线等
