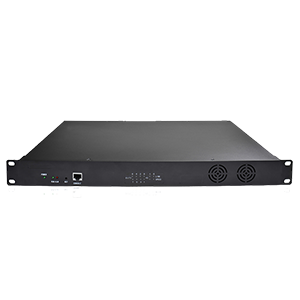

HL-TG
数字中继网关
HL-TG数字中继网关是软交换通信(NGN)解决方案的重要组成部分,通过IP接口、T1/E1接口实现SIP与30B+D的相互转换,将新一代IP语音业务网连接到传统中继线设备。它位于NGN网络的边缘接入层,连接PSTN和NGN网络,负责PSTN的汇接接入,将其接入到IP网络,实现VoIP功能,即把PSTN原有业务接入NGN网络中。HL-TG数字中继网关同时可作为信令转接单元使用。
HL-TG系列配置2路、4路、8路、16/32路数字中继。最大同时可有120路呼叫接入PSTN。按1:10 (中继话路:用户数) 计算,4条E1中继可放120路直线。 每台HL-TG均为满配置。并配有DSP子卡,使每台HL-TG拥有16块处理能力极高的200MHz DSP芯片(TMS320VC5509) 。即使在满负载运行下HL-TG依然有足够的DSP能力用于语音压缩、回音消除、DTMF检测、传真中继等功能。
1、语音处理
G.711,G.729A,G.723.1,GSM,iLBC
回音消除:G.168
动态抖动缓冲,静音检测(VAD),舒适噪声生成(CNG)
2、媒体代理
媒体流RTP包转发,防火墙穿越,近端/远端NAT穿越
3、安全策略
信令和媒体流加密,自动密码强度检测,密码修改提醒,防密码暴力破解,用户数据密文存储,外网访问控制,Telnet/SSH功能开关,禁Ping,黑/白名单,系统日志备份
4、路由
号码转换,呼叫路由(500条)
5、传真
G.711透传,T.38中继
6、计费
RADIUS 接口
7、冗余保护
双网口:两个网口接入同一网段,当某一线路故障时,会自动启用另一线路
双电源:内设双电源模块,一个模块损坏时,另一模块会继续运转
8、ISDN维护管理
支持ISDN链路的误码率测试、本端环回和B/D通路的维护管理
9、单元管理
HTTP Web方式,远程配置(自动更新/TR069),远程软件升级,故障报警,统计信息
10、认证注册
支持单元的注册和认证
技术规格
参数 | HL-TG4 | HL-TG8 | HL-TG16 | HL-TG32 |
T1/E1接口 | 4E1 | 8E1 | 16E1 | 32E1 |
网口 | RJ45,4×10/100/1000 Base-T,自适应 | |||
SD卡接口 | 1个 | 1个 | 1个 | 1个 |
CON配置接口 | RJ45 | >10000h | >10000h | >10000h |
系统内存 | 256mb | |||
系统闪存 | 32mb | |||
主控中央处理器 | TI AM3352 | |||
数字信号处理芯片 | TI C5509 | |||
信令 | 支持的PSTN访问 ;E1 ISDN PRI(30 B+D)适应标准:中国;T1 ISDN PRI(23 B+D)适应标准:ANSI NI-2(北美);交换机类型:5ESS系列,DMS系列 | |||
IP | SIP(RFC3261及相关扩展) | |||
DTMF | DTMF 检测 ;DTMF 转发:RFC2833,INFO (SIP),透传 | |||
交流供电电压 | 单/双交流电源100~240V,50/60 HZ | |||
交流供电电流 | < 1A | < 1.5A | <2A | <2A |
直流供电电压 | 单/双直流电源-36~-72伏特 | |||
直流供电电流 | <2.5A | <3A | <3A | <3.5A |
一级防雷保护 | 符合ICE 61643-21标准 | |||
最大功耗 | <18W | <25W | <25W | <30W |
重量 | <3kg | <3kg | <4kg | <4kg |
尺寸 | 44×440×300mm | |||
存放环境 | 温度:-10~60 摄氏度;湿度:5%~90% (非冷凝 | |||
运行环境 | 温度:0~40 摄氏度;湿度:10%~90% (非冷凝) |
