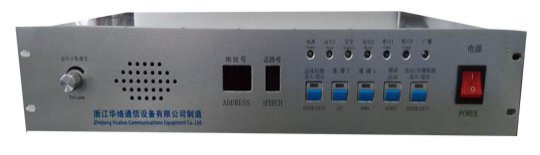

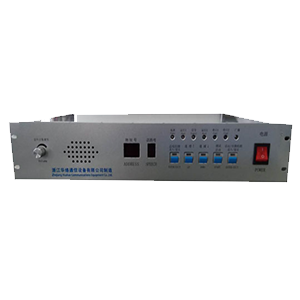

HAT86(XII)P/T-Q

广播控制器

       HAT86(XII)P/T-Q广播控制器是实现扩音对讲与火灾自动报警联动的核心设备之一,当接收到确认的火警信号后,通过扩音对讲系统实现自动或人工应急广播,对现场工作人员进行单呼、 群呼、组呼,实现广播扩音、呼叫对讲等功能,真正达到应急指挥的效果。

       产品适用于电力、冶金、隧道、管廊、化工、石油、煤炭、矿山、交通、公安、军队等各行业的企事业单位。还可根据用户的具体要求作特殊设计,最大限度地满足用户的实际需求。









功能

● 总线电缆测试功能

        广播控制器为总线式结构,因此系统中各通讯设备必须与总线电缆可靠连接,否则会影响系统正常工作,可以检测总线电缆中的每一对电缆的通断状态,可以诊测到每个扩播电话内总线电缆的连接状态,同时也可检测总线系统中各扩播电话设备的工作情况,并将测试结果显示在系统驳接器上,为用户使用、维护和检修提供准确的信息。

● 中继联网功能

       广播控制器具有中继接口,可将总线扩音系统内的扩播电话与外界程控交换机连接起来。通过拨号,可实现系统内的扩播电话与外界程控调度机网用户之间的交换。

● 自动火灾报警功能

        广播控制器具有火灾报警接口。当扩播主机到“火灾报警触发信号”后,CPU自动将外接的火灾报警语音在全部扩播电话上扩播输出。当扩播主机检测到“火灾报警解除信号”后,CPU自动关闭外接的火灾报警语音在全部扩播电话上扩音输出。

● 手动火灾报警功能

        当广播控制器接收到系统内任意扩播电话拨出的“火灾报警触发信号”,CPU将内置的报警语音在全部扩播电话上扩播输出。当广播控制器接收到系统内任意扩播电话拨出的“火灾报警解除信号”,CPU将关闭内置的报警语音在全部扩播电话上扩播输出。

● 扩播电话检测及系统复位功能

        可利用总线电缆测试操作定期对扩播电话工作状态进行检测,同时也可以对系统进行复位。



可靠性

● 硬件可靠性

       系统智能接口在电源的进线处设置了高性能的电源滤波器,同时采用TVS器件吸收干扰和雷击脉冲;在扩播指令检测端口、扩播语音输入/输出接口和通讯接口采用TVS器件、采用压敏器件和PTC器件来吸收外线干扰和雷击脉冲。

● 软件可靠性

       软件采用汇编语言模块化设计。在软件设计时,注重软件的容错能力和抗干扰能力,并采取了诸多的容错措施和抗干扰算法。当外界强干扰过去后,其CPU能自动恢复工作。


硬件规格

型    号

HAT86(XII)P/T-Q

系统综合服务器

信令传输端口:1个;

语音传输端口:3个;

信令传输方式:FSK信号,高电平1300±200Hz、低电平2100±200Hz;

信令传输速率:600bps;

语音/信令传输距离:10km(线径截面不小于1.0mm2);

火灾报警/紧急报警接口

接点输入方式:继电器接点、DC24V接点、RS485串口;

语音输入接口数量:2个;

扩播信令识别速度: 不大于500ms;

输出AGC性能

话音输入100mV~800mV时,输出电平200±40 mV;

RS485通讯接口

半双工、双极性;通讯速率:1200bps;

防护等级

防护等级:工业级室内防护;

供电及功耗

交流AC220V±20%、工作电流不大于0.5A;


HAT86(XII)P/T-Q
广播控制器
