TZ-U1000-AE

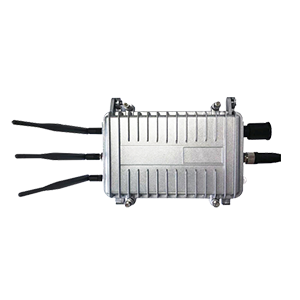

UWB室外型定位基站

产品详情
规格

探真公司UWB高精度定位系统，由自主研发的定位基站、定位标签（腰牌、胸牌、腕表、安全帽）、定位引擎（基于GIS的标准型定位应用软件），结合公司自主创新的融合定位算法和开放的定位引擎API接口，系统可达10cm级定位精度，可实现三维、二维、一维、零维定位。可广泛应用于矿山、石化、隧道、地铁、工厂、电力、养老院、医院、监狱、看守所、戒毒所、法院、博物馆等行业，对人员、物品、资产的智能化管理。

UWB室外型定位基站，支持TDOA和TOF两种定位方式，基站内置4G、WiFi、蓝牙网络模块，可实现物联网网关功能。

功能

● UWB广播：终端会定时（默认1秒3次）广播定位数据包；

● 实时精准定位：室内外高精度实时定位，轨迹跟踪；

● 历史轨迹回放：历史轨迹记录、回放；

● 紧急报警：遇到紧急情况时，长按SOS按钮，会自动触发紧急报警并通知后台；

● 电子围栏管理：多类型区域规定（安全、警告、危险），多种触发方式（进入、离开、进出），多种报警方式（定位引擎平台推送、声音提示）；

● 位置服务API ：人员位置坐标，传感器信息（电量等）人员信息等；

● 数据接口：以太网、4G、WiFi三种模式可选；

● *视频联动：根据人员位置信息，智能获取对应摄像头，从而显示对应摄像头影像。

定位方式

0维定位:小房间存在检测，1个基站。应用：小房间、小区域等效果：定位人员是否进入此区域或者离开。

1维定位：1维定位区，两个基站。应用：走廊、隧道等效果：定位一条直线

2维定位：大空间，2维定位区，4个基站（一个主基站，三个从基站）
应用：办公室、厂房、一般住房等效果：二维内任意位置

硬件规格

型号		TZ-U1000-AE
射频
UWB频率	3.7～4.2GHz
定位算法	TDOA/TOF TOF：0维 TDOA：1维、2维
定位距离	0维：＞50米、1维：＞200米、2维：＞300米（无遮挡情况下）
4G频率	4G全网通 LTE-TDD Quad-band Band 38/39/40/41 LTE-FDD Quad-band Band 1/3/5/8 发射功率：13dBm
WiFi频率	2.4～2.4835GHz，发射功率：20dBm
蓝牙	发射功率：4dBm
天线	UWB：3dBi胶棒天线 4G：5dBi胶棒天线 WiFi：3dBi胶棒天线
电气性能
数据接口	4G/WiFi/网线
LAN/WAN	1个10/100 BaseT RJ45（ LAN /WAN）
电源	POE：48V，DC：220V
功耗	额定1.5W，峰值5W
防雷	钳位电压：56V 变阻区电压：68（61~75）浪涌电流：1KA
静电	击穿电压：6V 反向关断电压：5V 静电放电电压：±15kv
环境和物理性能
工作温度(℃)	-30～70℃
储存温度(℃)	-40～85℃
湿度（非浓缩）	10% 到 90%RH 不凝结
重量kg	1.2
尺寸mm	237×153×48
防护等级	IP66
