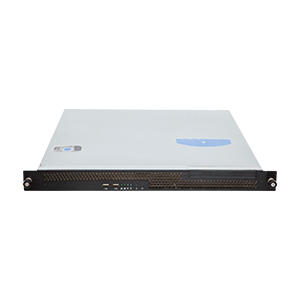

TZ4G-EPC
4G EPC核心网
为满足专网客户的需求，探真公司定制了的小型化核心交换网设备产品TZ4G-EPC系统，支持专用硬件平台产品，它将真实核心网中的MME、S-GW、P-GW和HSS等网元合一，提供电信级的数据交换功能，适合煤矿、石化、市政、武警、公安、电力、煤矿、部队等行业部门的应用。
TZ4G-EPC系统设计基于全IP技术，提供包括用户位置信息的管理、网络特性和业务的控制、信令和用户信息的传输机制等功能。提供用户数据的传输、系统接入控制（接入控制、拥塞控制、系统信息广播）、无线信道的加扰解扰、移动性管理（切换、位置定位）等功能。
功能
1、MME
MME（Mobility Management Entity，移动管理设备）提供了用于LTE接入网络的主要控制，并在核心网络的移动性管理，包括寻呼、安全控制、核心网的承载控制以及终端在空闲状态的移动性控制等。它跟踪负责身份验证、移动性，以及传统接入2G/3G接入网络的互通性的用户设备（UE）。MME还支持合法的信号拦截。主要体现在处理移动性管理，包括：存储UE控制面上下文，包括UE ID、状态、跟踪区（treaking area，TA）等；移动性管理；鉴权和密钥管理；信令的加密、完整性保护；管理和分配用户临时ID。其他还包括：空闲模式UE的可达性；选择PDN GW和Serving GW；2G、3G切换时选择SGSN；MME改变时的MME选择功能，NAS信令，NAS信令安全认证；漫游跟踪区列表管理；3GPP接入网络之间核心网节点之间移动性信令；承载管理功能（包括专用承载的建立）。
2、S-GW
S-GW（Signaling Gateway，服务网关）负责UE用户平面数据的传送、转发和路由切换等，同时也作为eNodeB之间互相传递期间用户平面的移动锚，以及作为LTE和其他3GPP技术的移动锚。另一方面S-GW提供面向E-UTRAN的接口，连接NO.7信令网与IP网的设备，主要完成传统PSTN/ISDN/PLMN侧的七号信令与3GPP R4网络侧IP信令的传输层信令转换。
3、P-GW
P-GW（Packet data networks gateway，分组数据网网关）管理用户设备（UE）和外部分组数据网络之间的连接。一个UE可以访问多个PDN的多个PGW同步连接。PGW的主要功能是UE IP地址分配、基于每个用户的数据包过滤、深度包检测（DPI）和合法拦截。其他功能还有：上下行传输层数据包的分类标示；上下行服务级增强；上下行服务级的流量控制等。
4、HSS
HSS(Home Subscriber Server归属用户服务器) 采用分布式系统架构，无缝地理容灾等可靠性功能，采用先进的内存数据库技术提供了快速的响应速度，并且支持多级备份/恢复，还提供标准开放的数据访问接口，有利于实现用户数据和业务的融合。
HSS特性：
（1）、用户数据管理功能
存储EPC用户的签约信息，包括基本识别码、路由信息和业务信息，支持的基本用户数据管理功能包括：单用户开户、、销户、补卡、改号，以及基本业务的提供/撤销/查询和用户动态数据查询。
（2）、漫游限制
用户在签约允许漫游的区域中可进行漫游，一旦超出了签约的漫游区域，用户的业务将被限制，这样便于运营商管理用户，同时可为用户节约不必要的漫游费用。
（3）、EPC HSS融合2G/3G HLR
可实现2G/3G/LTE的业务的融合，简化了网络结构和业务流程，降低CAPEX，为用户提供灵活的业务，比如2G/3G用户不换卡不换号开通LTE业务。
（4）、接入网络类型限制业务
提供多种接入类型，用户可通过GERAN、UTRAN、E-UTRAN或非3GPP等方式接入LTE网络，可以通过对接入类型的控制，来限制用户的接入。
硬件规格
型 号 | TZ4G-IMS | |
基本参数 | 产品类别 | 机架式 |
产品结构 | 2U | |
处理器 | CPU类型 | Intel 至强E5-2600 v3 |
CPU型号 | Xeon E5-2603 v3 | |
CPU频率 | 1.6GHz | |
标配CPU数量 | 2颗 | |
制程工艺 | 22nm | |
三级缓存 | 15MB | |
总线规格 | QPI 6.4GT/s | |
CPU核心 | 六核（Haswell） | |
CPU线程数 | 六线程 | |
主板 | 主板芯片组 | Intel C612 |
扩展槽 | 1×全高全长PCI-E x16插槽 | |
3×半高全长PCI-E x8插槽 | ||
3×半高半长PCI-E x8插槽 | ||
内存 | 内存类型 | DDR4 |
内存容量 | 32GB | |
存储 | 硬盘接口类型 | SATA/SAS |
标配硬盘容量 | 1.2TB | |
硬盘描述 | 16个2.5英寸硬盘 | |
热插拔盘位 | 支持热插拔 | |
磁盘控制器 | H330 | |
RAID模式 | RAID 5 | |
光驱 | DVD | |
网络 | 网络控制器 | 四端口千兆网卡 |
管理 | 系统管理 | OpenManage Essentials控制台 |
带生命周期控制器的iDRAC8 | ||
iDRAC Direct | ||
iDRAC Quik Sync | ||
OpenManage Mobile | ||
电源性能 | 电源类型 | 热插拔冗余电源 |
电源数量 | 1个 | |
外观特征 | 重量kg | 12 |
尺寸mm | 482×480×88 | |
安装方式 | 机架式安装 | |
硬件规格
型 号 | KT579-EPC |
硬件 | Intel® 酷睿 i5 处理器 标配4G，最大16G内存， 标配2个10/100/1000 Mbps GE口 |
最大终端接入数 | 可达1000 |
最大业务并发数 | 可达300并发 |
最大吞吐量 | 2Gbps |
可靠性 | 系统的平均故障间隔时间不小于25000h |
电源 | |
电源 | AC 220V，允许电压范围176V～253V，频率50Hz±3% |
功耗 | ≤120W |
环境和物理性能 | |
工作温度(℃) | 0℃-50℃ |
储存温度(℃) | -20℃～85℃ |
湿度（非浓缩） | 10% 到 90%RH 不凝结 |
重量kg | 12 |
尺寸mm | 19英寸，2U高，482×480×88 |
